GSHZ细格栅介绍
一、产品描述

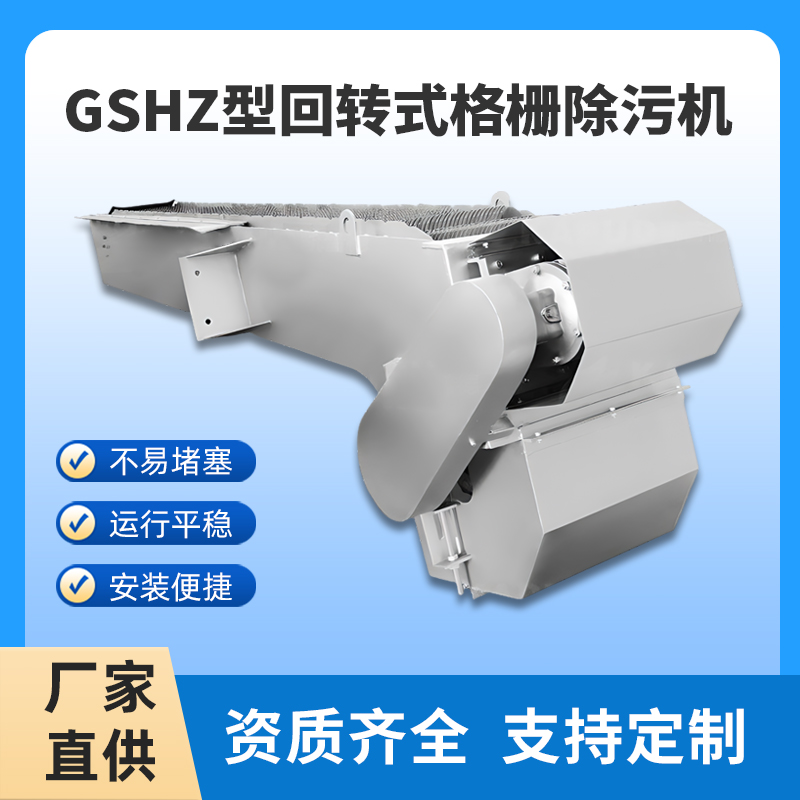

GSHZ型回转式格栅除污机（又称“固液分离器”），广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，保证下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。
适用范围：
1、给排水工程泵站、进水口细格栅上的栅渣；
2、纺织、印染、屠宰、制革造纸等工业废水的固液分离；
3、制糖、酿酒、食品加工中的固液分离。
四、主要结构
回转式格栅除污机由架体、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。
(1) 格栅本体为整体式结构，在专门的平台上组装、调试，空机试运行8小时方可出厂，确保组装质量，也可简化现场安装工作量。
(2) 本机在主栅条前加上一道活动的副栅，活动副栅的间距与主栅条一致，活动副栅的栅渣由长耙齿捞取，有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。
(3) 链条采用特殊的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免卡阻现象。
(4) 传动机构安装于机架顶部，采用卧式摆线针轮减速机，设过扭矩保护装置（剪切销），有效防止因超负荷对电机减速机造成损伤。并配置防护罩，拆装方便。
(5) 除污耙齿采用两种形式，一种为长耙，另一种为短耙。长耙捞渣量大，短耙捞耙干净彻底。
(6)本机设电器过载保护装置，当机械发生故障或超负荷时会自动停机并发出报警，该系统动作灵敏可靠。
五、工作原理
GSHZ回转式格栅除污机是由尼龙或不锈钢制成的特殊形耙齿，按一定的排序装配在耙齿轴上形成封闭式耙齿链，其下部安装在进渠水体中。当传动系统带动链轮作均匀定向旋转时，整个耙齿链便自上而下的运动，并携带固体杂物从液体分离出来，流体则通过耙齿的栅隙流过去。整个工作状态连续进行。
由于耙齿的特殊结构形状，使耙齿携带杂物到达上端反向运动时前、后排耙齿之间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面设置的一对胶版刷以保证每排耙齿运动到该位置时都能得到彻底的刷净作用。
齿耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中。
控制系统实行全自动控制，可根据时间自动起、停，发生过扭矩会及时报警并立即自动停机。在无人看管下照样进行工作。
